LTE-CK-02E程控交換實驗系統采用經典模塊化局用交換機的架構,并集成用戶交換機的功能。產品設計緊扣教學大綱的要求,從程控交換原理以及程控交換系統管理兩個方面展開實驗,讓學生對硬件原理、管理軟件的使用、軟件的設計、網絡配置等方面都形成較為清晰的認識并提高學生的實際動手能力。
服務熱線:

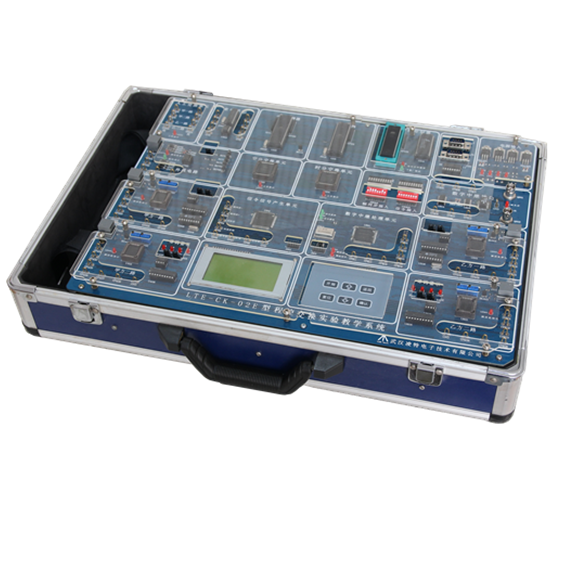

該產品由兩部話機、實驗系統體(含電源)組成。
用戶接口:該設計中采用的四路模擬用戶接口 | 外線接口:作為用戶交換機和局用交換機相連 |
電源輸入模塊:產生整個實驗系統所需要的各種電壓的工作電源 | 中央處理器:由MSC-51系列的單片機實現,主要實現人機界面的管理 |
記發器:由MSC-51系列的單片機實現,實現信令的管理 | 話路交換控制器:由MSC-51系列的單片機實現,完成對時分交換單元和空分交換單元的控制 |
空分交換單元:實現模擬話路的交換 | 時分交換單元:實現數字話路的交換 |
來電顯示單元:實現DTMF主叫識別的接收和發送 | 信令信號產生單元:產生信令音和程控實驗系統的工作時鐘 |
數字處理單元:完成數字中繼協議處理、幀同步碼的插入和提取、位時鐘的提取 |
輸入:AC | 220V±10% |
輸出:DC | ±12V±5%,+5V±5%,-5V±5% |
1. 為了降低產品的人為故障率以及提升產品可靠性,實驗系統采用了整版的有機玻璃板進行覆蓋保護
2. 采用經典局用交換機的架構,集成用戶交換機的功能。各功能模塊布局清晰,且工作狀態有發光二極管指示。
3. 實驗系統具有開機自動檢測的功能,能夠在開機時自主對實驗系統整個系統進行檢測,方便老師、學生對實驗系統硬件進行故障的判斷,減輕了設備維護的工作量;另外,在操作上,實驗系統提供良好的人機接口,采用液晶屏顯示、按鍵操作的方式,大大的方便了實驗的操作;
4. 由MSC-51系列的單片機實現,主要實現人機界面的管理,串口通信以及參數設置及系統管理功能;
5. 實驗系統集成多種交換方式,包含人工交換、空分交換、時分交換三種方式,能夠展示交換技術的演進。
6. 本實驗系統能完成數字中繼局的功能,且數字中繼采用了標準的E1接口,完全符合G.703協議,能在兩臺實驗系統之間實現全數字的中繼功能,完全模擬了長途局之間的交換。
7. 實驗系統支持對用戶信號的時隙進行任意設置,并可以用示波器進行時隙交換的直觀觀測。
8. 用戶可以手動插入信令、提取信令,且該信令狀態展示能指示傳輸過程的幀失步以及誤碼狀態,展示了7號信令的結構。
9. 可以分別在本地或者遠程修改系統及話機參數。
10. 實驗系統能夠完成在線編程的二次開發實驗(C語言編程),具備系統狀態及功能復位功能,且當學生編寫的程序有問題、錯誤時,可以通過復位按鍵恢復為出廠設置;
11. 實驗系統配備上位機管理軟件,具有以下功能:
1)計費及消息跟蹤;
2)系統控制;
3)話務監視;
4)以文本和圖形的方式動態展現程控交換的過程;
5)展示用戶信令的文本和圖形的動態過程,使相關知識點的展示具備立體感和生動感。
12. 實驗系統支持雙向來電顯示功能。

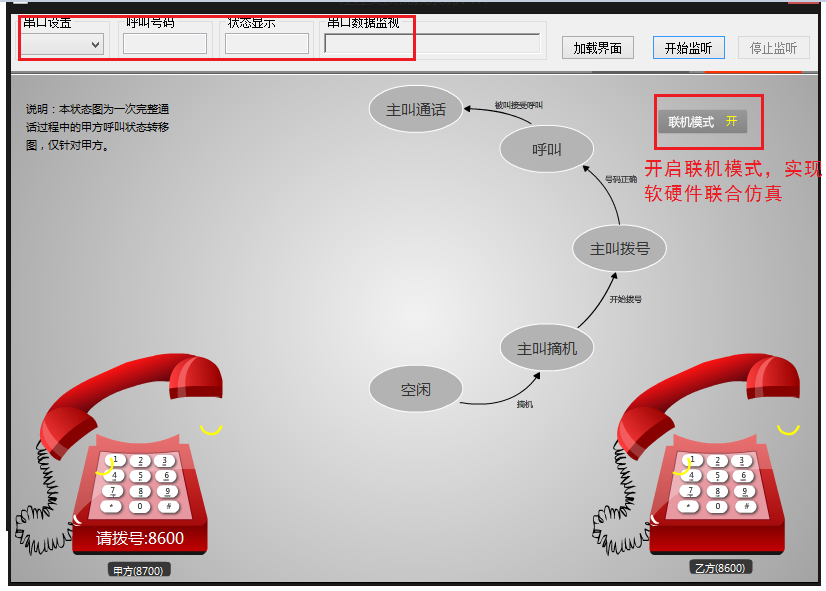

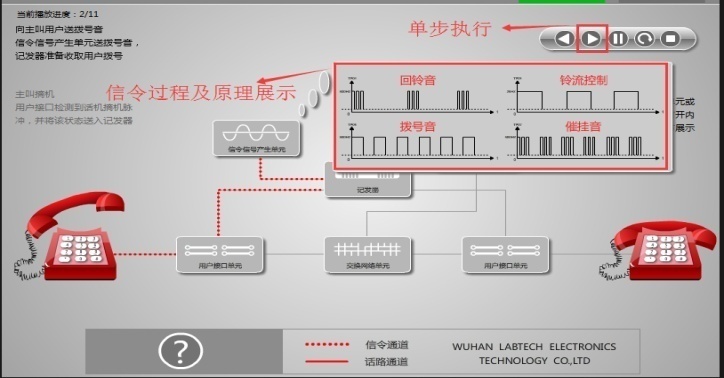

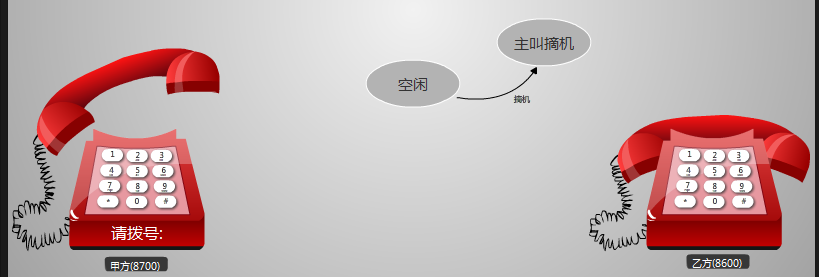

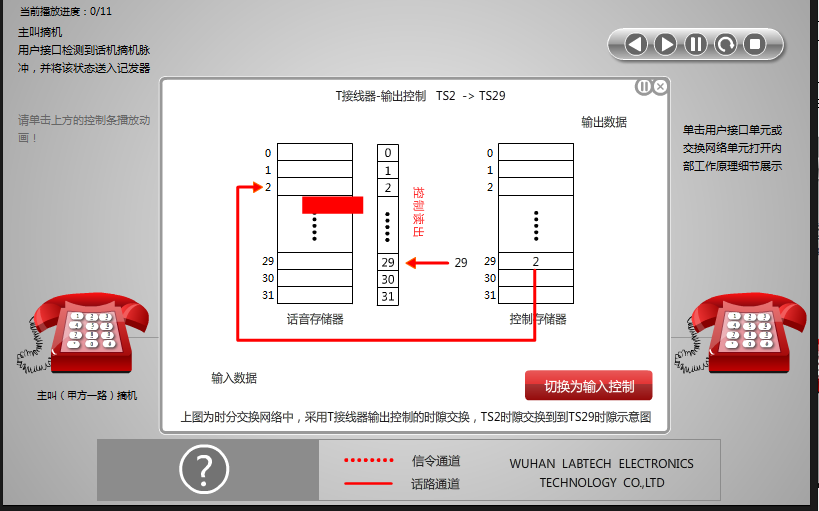

13. 實驗系統配備了相應的程控交換示教系統,能完成通話流程中的各節點信令的展示,且還能與硬件連接起來,完成軟硬件聯合仿真以及電話業務過程和狀態的展示;另外,該示教軟件還進行時隙交換等程控原理的展示。實際展示如下:
實驗一 用戶線接口模塊實驗 | 實驗二 信令信號的產生與觀測 | 實驗三 雙音多頻(DTMF)接收與檢測 | 實驗四 話路PCM編譯碼 |
實驗五 呼叫處理與線路信號的傳輸過程 | 實驗六 二/四線變換與回波反損測試 | 實驗七 用戶終端電話信號與電平調整 |
實驗八 系統時間參數設置 | 實驗九 話機參數設置 |
實驗十 信號交換方式與狀態顯示 |
實驗十一 人工模擬話務臺實驗 | 實驗十二 空分交換的過程與分析 | 實驗十三 時分交換網絡基本原理 |
實驗十四 局內數字交換試驗 | 實驗十五 電話會議實驗 |
實驗十六 模擬中繼接口實驗 | 實驗十七 幀同步插入與提取 |
實驗十八 信令插入與提取 | 實驗十九 信令的時隙搬遷與話音的混合傳輸 |
實驗二十 新服務功能及編程調試 | 實驗二十一 程控交換系統指標測試 | 實驗二十二 來電顯示的接收和發送 |
實驗二十三 仿真電話及信令狀態監視 | 實驗二十四 外線接口實驗 |
實驗二十五 話務監視實驗 | 實驗三十六 計費實驗 | 實驗三十七 程控交換原理 |
